螺旋輸送器優點多，深受廣大生產廠家的青睞。但在大多數公司的螺旋輸送器在使用過程中，螺旋葉片磨損較快，更換成本較高，約每半年就要更換一次，更換下的螺旋軸閑置無用，給企業造成了較大的浪費。為解決這一困難，北京耐默公司給出的方法是：

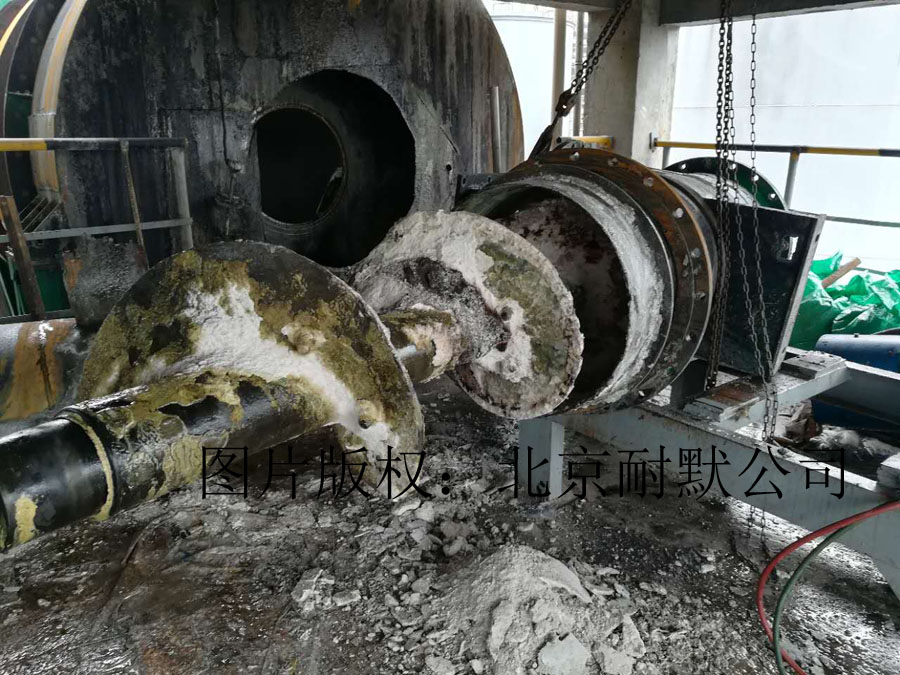

圖（1）磨損后的螺旋葉片

1．修復

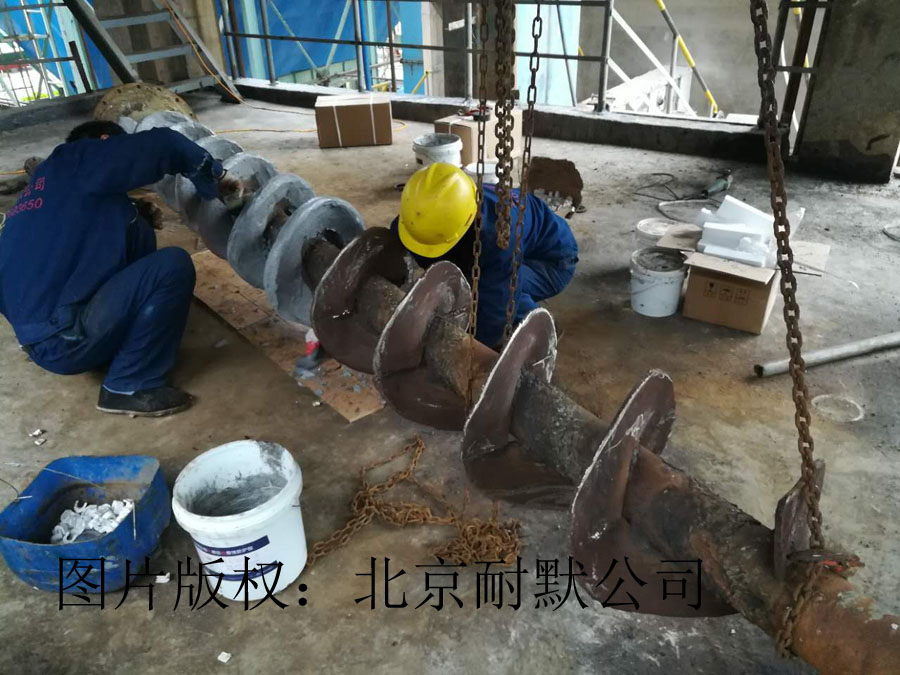

螺旋輸送器螺旋葉片在運行過程中，長期受輸送物料擦傷性摩擦，螺旋葉片磨損較快，加之螺旋輸送葉片強推力高強擠壓，更加劇螺旋葉片的磨損。將更換下來的螺旋軸進行修復的方法是：加覆螺旋葉片。首先，以螺旋輸送器葉片外徑螺旋軸外徑為基礎，用數控火焰切割機切割出圓環扇面板(或稱葉片)，材料選擇厚度為8 mm的65Mn鋼板。將螺旋軸放置 水平支座上，以能靈活轉動為宜，然后將環扇面板緊密靠在螺旋葉片的磨損向上，用J506焊條定位焊焊接牢固。為使圓環扇面板能與原有磨損葉片方向保持一致，要邊定位焊邊用錘敲擊覆實，必要時可用氫氧焰對扇面板進行烘烤，這樣依次進行。把磨損葉片全部定位焊覆完，轉動螺旋軸，檢查整個螺旋軸葉片有無明顯凸起和凹陷，用氣割對所覆葉片進行修復；最后，用J5O6焊條將所覆葉片四周滿焊，角焊焊腳為8mm，扇面對接處滿焊全熔透。設備原螺旋輸送葉片為65Mn鋼板，這說叫即使修復完畢，如不進行耐磨處理，螺旋葉片仍將在半年內磨損失效，因此只有對螺旋片做耐磨處理，才可能延長螺旋輸送器的壽命。

2．耐磨處理

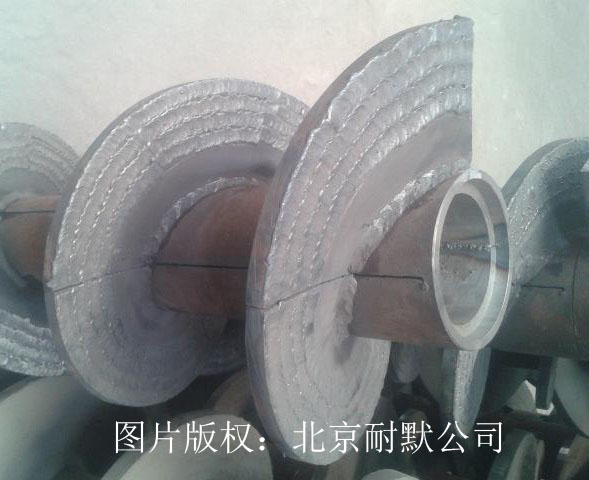

耐磨件不僅可以通過鑄造工藝來制造，也可以通過堆焊工藝制造。采用堆焊工藝制造，會獲得比原件更耐磨的性能。堆焊的方法有很多，如氣焊、焊條電弧焊、氣體保護焊及埋弧焊等。耐磨堆焊就是用堆焊工藝將合適的耐磨材料堆焊到基體表面，堆焊后細化的復合碳化物均勻分布在強化的基體上，形成的奧氏體基體具有較好的抗拉強度，焊材與基材熔合性好，具有高應力的磨耗性，以及較好的抗沖擊性能，從而提升了耐磨件的使用壽命。螺旋葉片要求高耐磨、低沖擊性，工藝選擇要從碳化物的數量和形態來考慮，在堆焊中只要控制小的變形和快的冷卻速度，采用冷焊就可滿足要求，因此焊條電弧焊更適合螺旋葉片的耐磨堆焊。從合金元素在鋼中的作用可知，鋼中加入合金元素，以形成具有簡單晶格的間隙相碳化物和具有復雜品格的碳化物，鉻、鉬、鎢等與碳的親和力較強，含量較高時，可形成特殊碳化物，而合金元素與碳的親和力越強，形成的碳化物越穩定，熔點和硬度越高。因此選用KN60耐磨焊絲堆焊螺旋葉片，其堆焊層化學成分為： =0．30％～0．60％ 、W ≤5．00％ 、 №≤4．00％ ，堆焊層硬度~>60HRC。可以實現單層或多層堆焊，電弧穩定，脫渣容易。合理的堆焊工藝是達到耐磨處理的關鍵。在堆焊時，焊接方向宜沿葉片推料螺轉反向，從螺旋軸心部向葉片圓周呈放射狀方向焊接。為防止焊接變形，一次焊接寬度不超過8um，厚度不超過3mm，前一條堆焊縫與后一條焊縫間隔一個焊縫寬度，這樣焊接完整條螺旋葉片后，再焊接間隔的未焊部位。依次焊接完成后，在上一層焊接拼縫處再復焊一層，這樣堆焊層總厚度達到4-5mm。焊接過程中要不斷用錘敲擊，以消除焊接應力。堆焊時表面應堆焊均勻，焊縫成形美觀，由于焊層不易用火焰切割及機械加工，對于產生的焊瘤應及時用電弧氣刨清理平整。

3．耐磨處理后的效果

經過耐磨堆焊的螺旋葉片重新裝配使用，有效地提高了輸送機螺旋葉片的耐磨性，降低了螺旋軸的更換頻率。原來每半年更換一次，現在使用一年后，葉片表面無明顯磨損，同時，選用性能優異的焊接材料使產品在同等工況條件下磨損程度更輕、更均勻，生產效率得到較大程度的提高，完全滿足了生產的實際需要

4。總結

輸送機拆裝螺旋軸非常不便，葉片的修復與耐磨處理延長了螺旋葉片的使用壽命，降低了使用成本，而采用KN60耐磨焊絲堆焊，設備簡單，費用較低，容易操作，節省了大量購置新件的投資，為企業節約了大量的設備維護費用。
